Научное оборудование

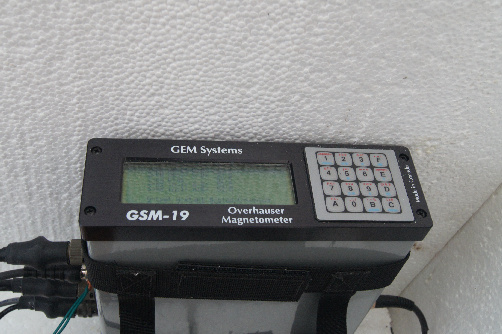

Оверхаузеровский векторный магнитометр

GSM-19FD

GEM Systems, Канада

2011 г.

• измеряемые компоненты — модуль поля F и вариации склонения dD и наклонения dI;
• чувствительность - 0.18 нТл;
• разрешение — 0.01 нТл;
• абсолютная точность F - 0.2 нТл;
• периодичность измерений до 1 с.
• Работает круглосуточно с частотой 0.4 Гц

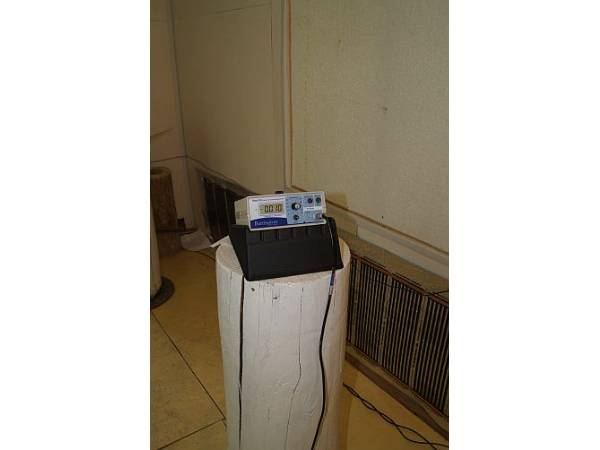

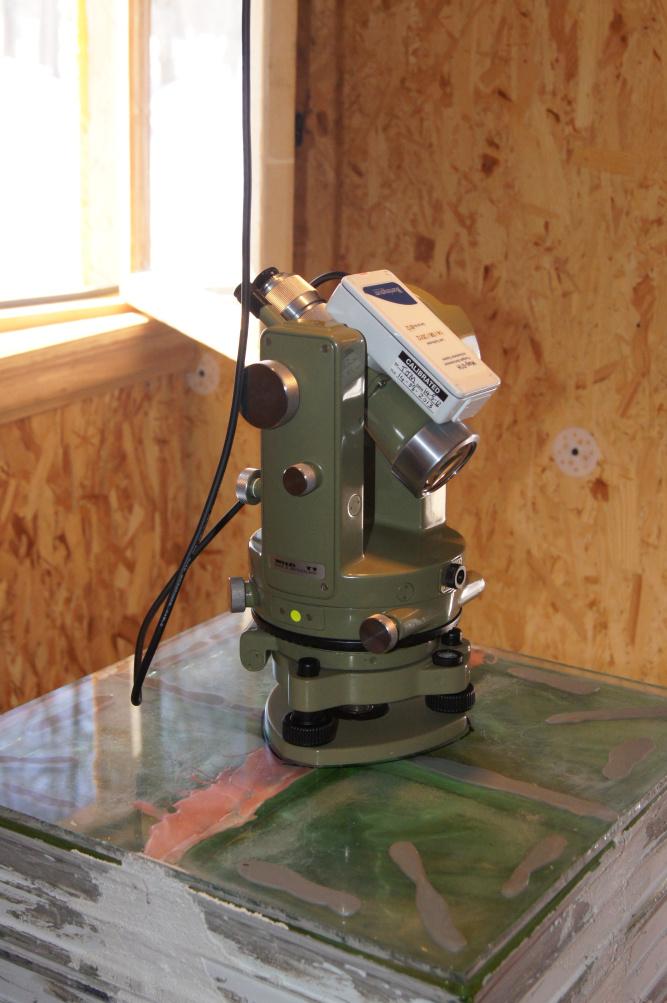

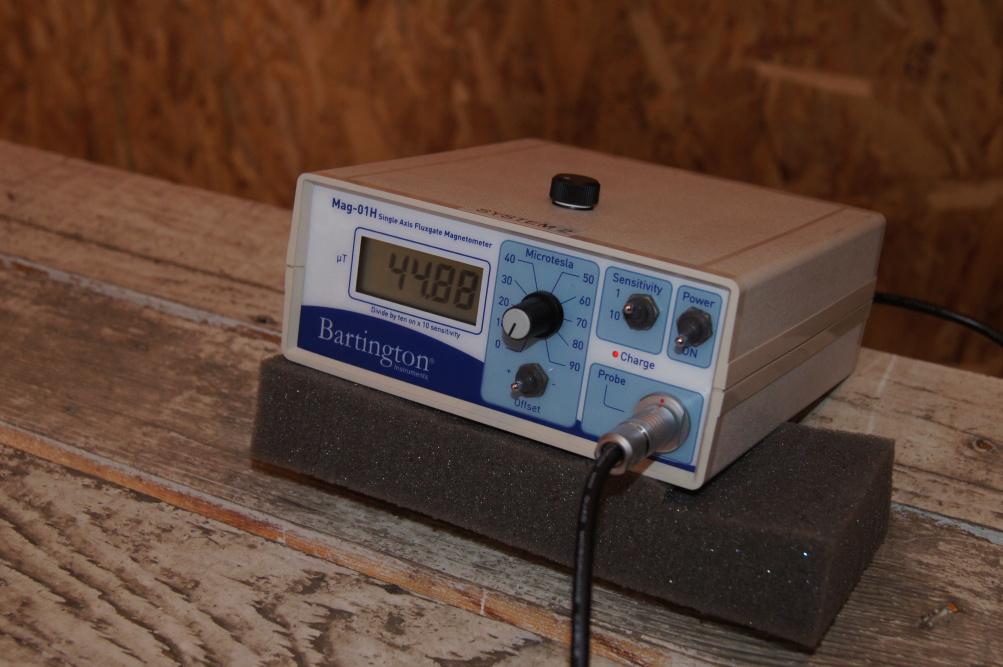

Феррозондовый деклинометр/инклинометр

Mag-01H

Bartington Instruments, Великобритания

2012 г.

• измеряемые компоненты — склонение D и наклонение I (абсолютные значения)
• диапазон ФД ±200000 нТл
• разрешение ФД 0.1 нТл
• теодолит Wild-T1 (WILD Heerbrugg, Швейцария)
• разрядность шкалы 6"
• погрешность отсчётов углов 3"
• Используется для ручных абсолютных измерений, 1 раз/сутки, 1-2 часа.

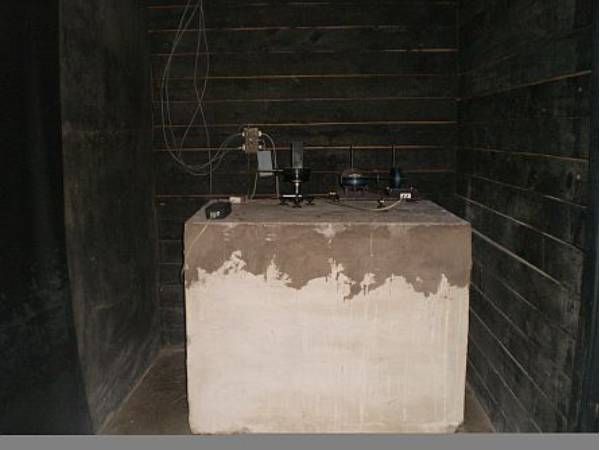

ИЗМИРАН, Москва

1995 г.

• измеряемые компоненты — вариации склонения dD и силовых компонент dH (горизонтальной) и dZ (вертикальной);
• чувствительность - 0.1 нТл;
• разрешение — 0.04 нТл;
• периодичность измерений до 1 с.
• Используются три кварцевых датчика Боброва, сигнал после оцифровки с помощью АЦП L14-140 регистрируется на персональном компьютере. Предусмотрена система калибровки.

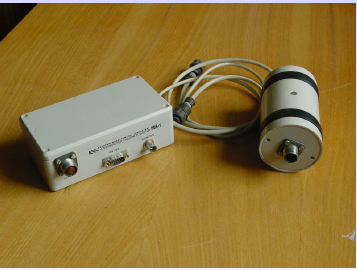

Протонный оверхаузеровский магнитометр

POS-1

УГТУ, Екатеринбург, Россия

2014 г.

• измеряемые компоненты — полные составляющие F, Z, Y(X)
• диапазон F 20000-100000 нТл, составляющих ±20000 нТл
• чувствительность F не хуже 0.05 нТл, составляющих не хуже 0.3 нТл
• абсолютная погрешность F не более 1 нТл, Z не более 3-10 нТл, горизонтальная компонента — не нормируется
• периодичность измерений от 1 с и выше

GEM Systems, Канада

2010

• измеряемые компоненты — вариации dD, dI, модуль F
• чувствительность по F 0.18 нТл, разрешение 0.1 нТл
• точность по dI не хуже 1", по dD не хуже 4"
• диапазон 20000 — 120000 нТл, ±180º (D), ±90º (I)
• частота 0.2-1.0 Гц
• GPS-синхронизация

• измеряемые компоненты — вариации dH, dD, dZ
• чувствительность 0.1 нТл
• частота 1 Гц

Протонный оверхаузеровский магнитометр

POS-1

• измеряемые компоненты — модуль поля F
• абсолютная погрешность не более 1 нТл
• случайная погрешность не более 0.03 нТл
• диапазон 20000 — 100000 нТл
• периодичность измерений от 1 с и более
• GPS-синхронизация

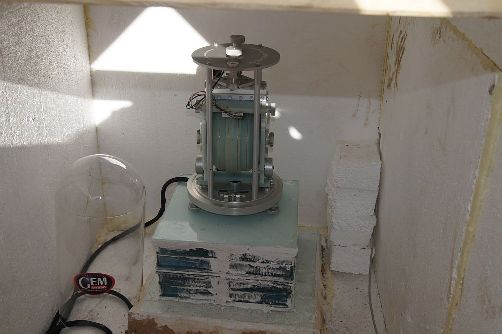

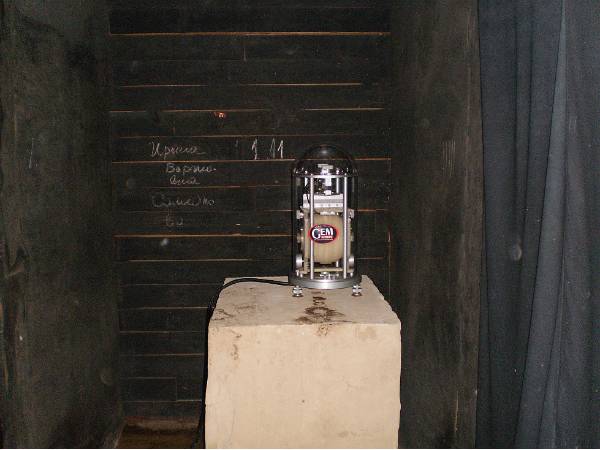

Оверхаузеровский скалярный датчик в колечной систе­ме

GSM

-19FD

GEM Systems,

Канада

2010

• измеряемые компоненты — вариации dD, dI, модуль F
• чувствительность по F 0.18 нТл, разрешение 0.1 нТл
• точность по dI не хуже 1", по dD не хуже 4"
• диапазон 20000 — 120000 нТл, ±180º (D), ±90º (I)
• частота 0.2-1.0 Гц
• GPS-синхронизация

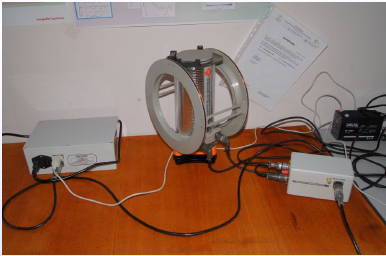

Оверхаузеровский скалярный датчик в колечной систе­ме

POS-4

НПЦ Квантовой магнитометрии,

г.Екатеринбург

• измеряемые компоненты — полные составляющие F, Z, Y(X)
• диапазон F 20000-100000 нТл, составляющих ±20000 нТл
• чувствительность F не хуже 0.05 нТл, составляющих не хуже 0.3 нТл
• абсолютная погрешность F не более 1 нТл, Z не более 3-10 нТл, горизонтальная компонента — не нормируется
• периодичность измерений от 1 с и выше

Оверхаузеровский датчик

POS-1

НПЦ Квантовой магнитометрии,

г.Екатеринбург

2004

• измеряемые компоненты — модуль поля F (абсолютные значения)
• абсолютная погрешность не более 1 нТл
• случайная погрешность не более 0.03 нТл
• диапазон 20000 — 100000 нТл
• периодичность измерений от 1 с и более
• GPS-синхронизация

Оверхаузеровский датчик

GSM

-19W

GEM Systems,

Канада

2008

• измеряемые компоненты — модуль поля F (абсолютные значения)
• разрешение 0.01 нТл
• абсолютная точность 0.1 нТл
• диапазон 20000 — 120000 нТл
• периодичность измерений от 0.2 с и более
• GPS-синхронизация

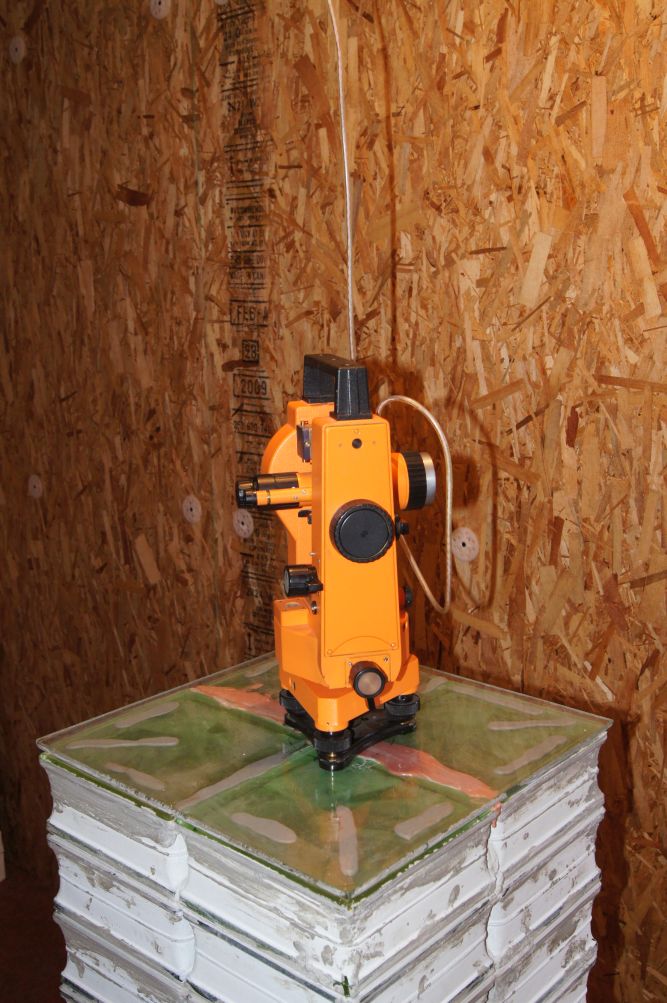

феррозондовый датчик (ФД) на немагнитном теодолите

LEMI

-203

LC ISR, г.Львов,

Украина

2003

• измеряемые компоненты — склонение D и наклонение I (абсолютные значения)
• диапазон ФД 2000 — 100000 нТл
• разрешение ФД 0.01 нТл (при диапазоне 2000 нТл)
• теодолит 3Т2КП-НМ (УОМЗ, Екатеринбург)
• разрядность шкалы 1"
• погрешность отсчётов углов - 5"

феррозондовый датчик (ФД) на немагнитном теодолите

Mag

-01H

Bartington In­struments,

Великобритания

2012

• измеряемые компоненты — склонение D и наклонение I (абсолютные значения)
• диапазон ФД ±200000 нТл
• разрешение ФД 0.1 нТл

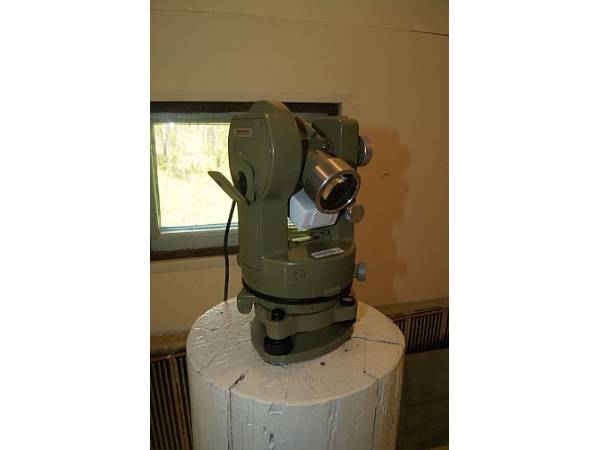

• теодолит Wild-T1 (WILD Heerbrugg, Швейцария)
• разрядность шкалы 6"
• погрешность отсчётов углов 3"

датчик напряжён­ности электриче­ского поля

Поле-2

ГФО им.Воейкова, Санкт-Петербург

1996

• измеряемые компоненты — напряженность АЭП (вертикальный градиент потенциала) Ez
• диапазон ±200 В/м (чувствительный канал), ±2000 В/м (грубый канал)
• разрешение 0.15 В/м (чувствительный канал), 1.5 В/м (грубый канал), АЦП 16 бит
• периодичность измерений 1 с

датчик напряжё­ности электриче­ского поля

Градиент

-М3

АОзт "Градиент",

ГФО им.Воейкова

1996

• измеряемые компоненты — напряженность АЭП (вертикальный градиент потенциала) Ez
• диапазон ±200 В/м (чувствительный канал), ±2000 В/м (грубый канал)
• разрешение 0.15 В/м (чувствительный канал), 1.5 В/м (грубый канал) при АЦП 16 бит
• периодичность измерений 1 с

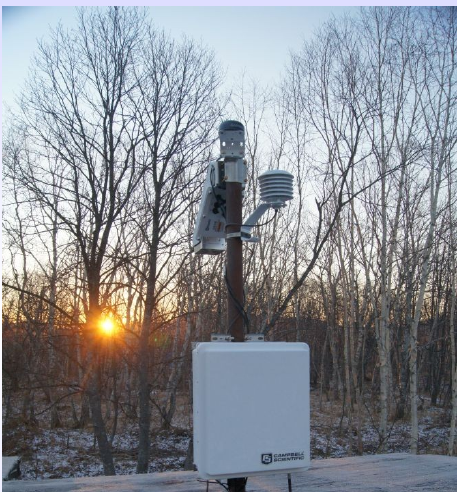

электрометр (флюксметр)

CS-110

Campbell Scientific,

Inc., США

2014

• измеряемые компоненты — напряженность АЭП (вертикальный градиент потенциала) Ez
• диапазон ±2200 В/м (стандартный режим), ±22300 В/м (расширенный режим)
• разрешение 0.32 В/м (стандартный режим), 3.2 В/м (расширенный режим), цифровой выход
• периодичность измерений 1 с (и более)
• GPS-синхронизация, WiFi-связь с датчиком

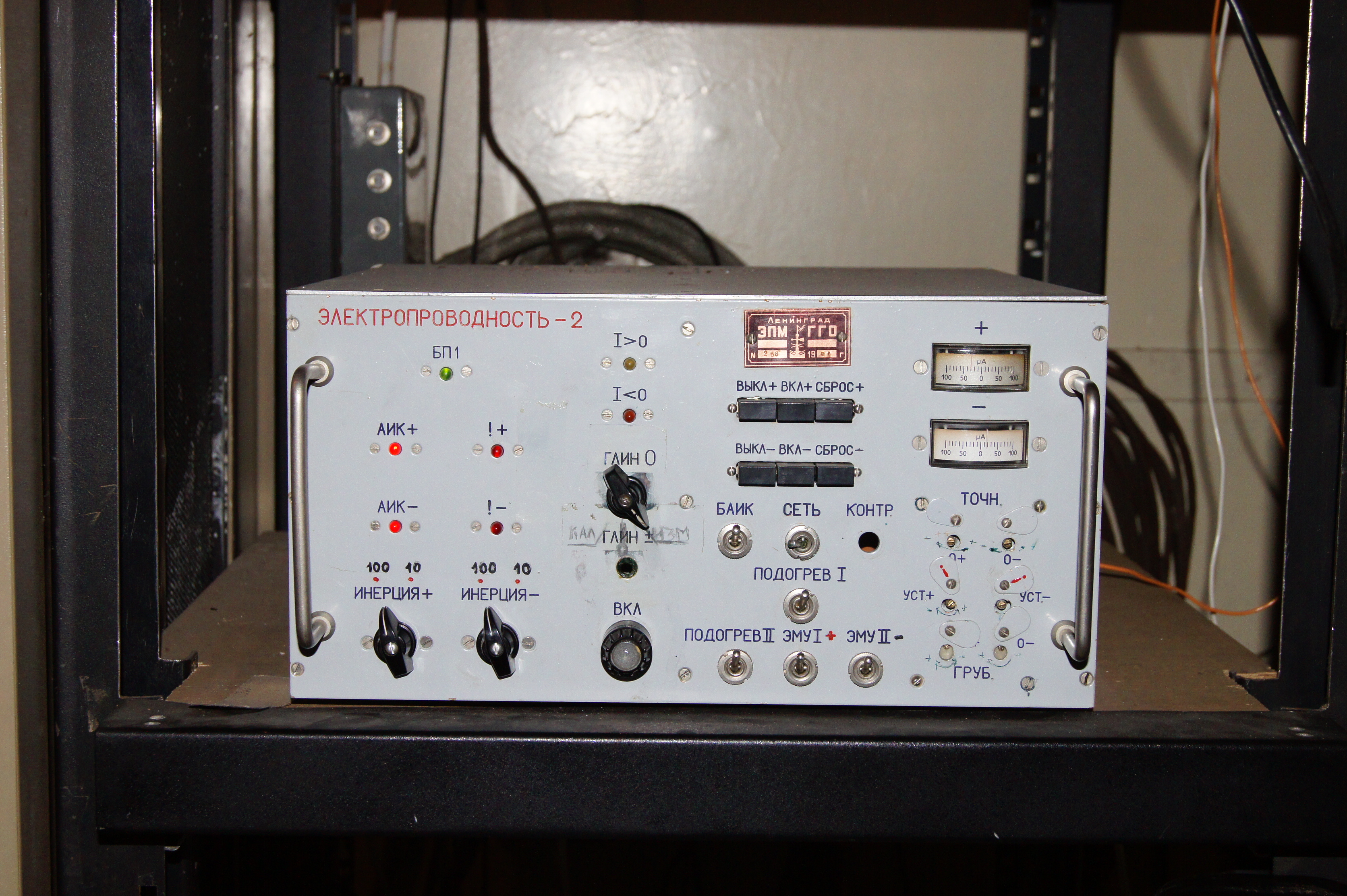

датчик электриче­ской проводимо­сти воздуха

Электро-провод-ность-2

ГФО им.Воейкова, Санкт-Петербург

1996

• измеряемые компоненты — проводимость воздуха
• диапазон 25 (фОм/м)^-1

метеорологиче­ская станция

Davis Vantage Pro2

Davis Instruments,

США

 измеряемые компоненты :

• наружная и комнатная температура, 1°C
• атмосферное давление, 0.1 мбар
• наружная и уличная влажность, 1%
• осадки (дождь), 0.2 мм
• направление и скорость ветра, 1°, 0.4 м/с
• индекс УФ-излучения, 0.1

радиосвязь с блоком уличных датчиков

метеорологиче­ская станция

WS2000

измеряемые компоненты:

• наружная и комнатная температура, 1°C
• атмосферное давление, 1 мбар
• наружная и уличная влажность, 1%
• осадки (дождь), 0.5 мм
• направление и скорость ветра, 5°, 0.3 м/с

радиосвязь с блоком уличных датчиков

Приёмник гидроакустический комбинированный

КГП 10 МГФК.406231.112

ЗАО «Геоакустика» при ФГУП ВНИИФТРИ

• Объединяет в себе сферический преобразователь акустического давления и трехкомпонентный приемник градиента давления соколеблющегося типа
•  число измерительных каналов звукового давления: 1;
• число измерительных каналов градиента давления: 3;
• диапазон от 5 до 11000 Гц;
• чувствительность частоте 1000 (коэффициент преобразования):
• канала звукового давления, в пределах
• 10-40 мВ/Па,
• каналов градиента давления 1-3 мВ/Па;
